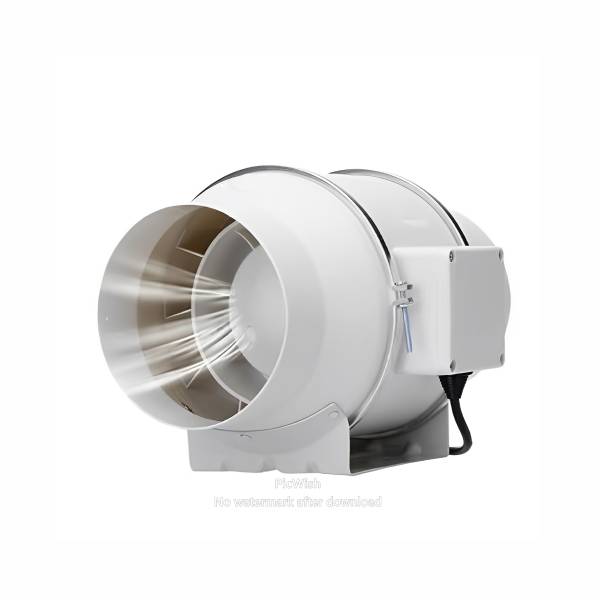

Quạt nối ống siêu âm Shohan HF

Phòng họp kín, khu vệ sinh cuối hành lang hay phòng máy nằm sâu trong mặt bằng đều gặp chung một vấn đề: khí tù đọng nhưng không có mặt tường nào để khoét lỗ lắp quạt. Cách duy nhất là dẫn khí đi xa bằng đường ống, và việc đó cần loại quạt tạo đủ cột áp để thắng sức cản thành ống lẫn các khúc cua.

Quạt nối ống siêu âm Shohan HF làm đúng việc này. Bốn mã HF-100, HF-125, HF-150 và HF-200 phủ đường kính ống Ø100 đến Ø200 mm, lưu lượng 220 đến 900 m³/h, điện 1 pha 220V, công suất 35 đến 130 W. Chữ "siêu âm" trong tên dòng nói về độ ồn: quạt chạy đủ êm để lắp trong trần văn phòng và phòng ngủ. SSB Electric là nhà phân phối chính hãng Shoohan tại Việt Nam.

Dưới đây là cấu tạo, đặc điểm nổi bật và ứng dụng thực tế của dòng quạt này.

Cấu tạo quạt nối ống siêu âm Shohan HF

Dòng HF phải cân ba thứ cùng lúc: đẩy được khí qua đường ống dài, đủ nhẹ để treo trên trần giả, và chạy êm trong không gian có người làm việc.

Vỏ nhựa ABS

Thân quạt đúc bằng nhựa ABS, dạng ống tròn với hai đầu nối cùng đường kính. So với vỏ thép sơn tĩnh điện ở các dòng nối ống cỡ lớn, ABS nhẹ hơn nhiều, và trọng lượng là yếu tố quyết định khi quạt phải treo lơ lửng trên hệ ty giữa tuyến ống. ABS cũng không gỉ khi gặp hơi ẩm ngưng tụ trong ống và có độ đàn hồi giúp giảm rung truyền sang đường ống.

Cánh lồng sóc nhựa ABS

Dòng HF dùng cánh lồng sóc bằng nhựa ABS, không phải cánh chân vịt như quạt thông gió tròn gắn xuyên tường. Khác biệt cơ học này quyết định công dụng: cánh lồng sóc gom khí vào tâm rồi đẩy ra theo hướng ly tâm, tạo cột áp cao hơn để thắng ma sát thành ống và các đoạn co cút. Ở cỡ đường kính nhỏ, cánh nhựa nhẹ hơn cánh kim loại nên giảm tải cho ổ bi và giảm tiếng ù khi chạy liên tục.

Động cơ 100% lõi đồng

Quạt Shohan HF dùng motor 100% lõi đồng. So với motor lõi nhôm ở phân khúc giá thấp, cuộn dây đồng có điện trở thấp hơn nên sinh nhiệt ít hơn ở cùng mức tải, tản nhiệt tốt hơn và bền hơn khi quạt chạy 12 đến 24 giờ mỗi ngày. Với thiết bị nằm khuất trên trần giả, tháo ra kiểm tra tốn công hơn hẳn quạt gắn tường, nên độ bền motor đáng cân nhắc hơn giá mua ban đầu.

Cổ ống tròn hai đầu

Hai đầu quạt là cổ ống tròn tiêu chuẩn, đấu thẳng vào ống gió mềm hoặc ống cứng cùng đường kính bằng đai siết, không cần gia công mặt bích. Nhờ vậy dòng HF lắp được ở bất kỳ điểm nào trên tuyến ống: cắt vào đoạn giữa để tăng áp cho tuyến dài, hoặc đặt ở đầu xả sát tường ngoài. Đây cũng là chi tiết phân biệt rõ nhất với các dòng gắn xuyên tường, vốn phải khoét lỗ đúng kích thước khung quạt.

Đặc điểm nổi bật của quạt nối ống Shohan HF

Dòng HF phục vụ những không gian vừa và nhỏ đã có sẵn tuyến ống, nơi độ ồn, tiền điện và công lắp đặt quyết định nhiều hơn con số lưu lượng.

Vận hành êm

Cánh lồng sóc quay ở tốc độ vòng thấp hơn cánh chân vịt cùng lưu lượng. Cộng thêm thân nhựa hấp thụ rung, quạt chạy êm hơn hẳn một chiếc quạt tròn gắn thẳng lên tường phòng. Khác biệt này thấy rõ nhất ở phòng họp và phòng ngủ. Tiếng ù kéo dài suốt buổi làm việc là lý do phổ biến khiến người dùng tự tắt quạt, rồi quay lại đúng tình trạng bí khí ban đầu.

Công suất nhỏ, chi phí điện thấp

Mã lớn nhất trong dòng, HF-200, chỉ tiêu thụ 130 W. Chạy 12 giờ mỗi ngày, quạt tốn chưa tới 47 kWh mỗi tháng, còn HF-100 ở mức 35 W thì thấp hơn nhiều lần một chiếc quạt thông gió công nghiệp cỡ trung. Với khu vệ sinh chung hay phòng kỹ thuật cần hút gần như cả ngày, mức điện này cho phép để quạt chạy liên tục thay vì bật tắt theo giờ.

Lắp đặt đơn giản với điện 1 pha 220V

Cả bốn mã dùng điện 1 pha 220V, đấu được vào nguồn sinh hoạt sẵn có mà không phải kéo tuyến 3 pha hay lắp tủ điện riêng. Với văn phòng đang thuê mặt bằng hoặc quán ăn cần bổ sung đường hút mùi, đây là khác biệt giữa một buổi lắp đặt và một hạng mục cải tạo điện. Thân ABS nhẹ nên treo trong trần giả cũng không cần hệ giá đỡ phức tạp.

Bảng giá chi tiết các mã quạt nối ống Shohan HF

Dưới đây là đường kính ống, công suất, lưu lượng gió và giá bán của bốn mã trong dòng:

Mã sản phẩm	Đường kính ống	Công suất	Lưu lượng gió (m³/h)	Giá bán (VNĐ)
Shoohan HF-100	Ø100 mm	35 W	220	590.000
Shoohan HF-125	Ø125 mm	40 W	310	660.000
Shoohan HF-150	Ø150 mm	75 W	540	840.000
Shoohan HF-200	Ø200 mm	130 W	900	1.080.000

Giá trên là giá thiết bị, chưa gồm VAT, vận chuyển và lắp đặt. Toàn bộ sản phẩm trong dòng dùng điện 1 pha 220V, bảo hành 12 tháng tại nhà, có đầy đủ CO/CQ.

Ứng dụng của quạt nối ống Shohan HF

Với dải 220 đến 900 m³/h, dòng HF không phải giải pháp cho nhà xưởng lớn hay hệ hút bụi công nghiệp. Nó mạnh ở những không gian vừa và nhỏ cần dẫn khí đi xa qua đường ống, nhất là khi tiếng ồn là ràng buộc thật.

Văn phòng, phòng họp và nhà ở

Phòng họp kín 20 đến 40 m² thường không có cửa sổ mở được, và điều hòa chỉ tuần hoàn khí trong phòng chứ không thay khí mới. Một chiếc HF-125 hoặc HF-150 đặt trong trần giả, nối ống ra hộp kỹ thuật, đủ cấp khí tươi mà không tạo tiếng ồn cắt ngang cuộc họp. Cách bố trí này dùng được cho cả phòng ngủ và phòng làm việc trong căn hộ chung cư ở Hà Nội và TP.HCM.

Nhà hàng, bếp và khu vệ sinh

Khu vệ sinh và khu sơ chế trong nhà hàng cần hút liên tục để hơi ẩm và mùi không lan ra chỗ khách ngồi. Các khu này thường nằm sâu trong mặt bằng, khí phải dẫn qua ống lên trục kỹ thuật hoặc ra mặt sau, đúng địa hạt của nhóm nối ống. Mã HF-200 với 900 m³/h xử lý được khu vệ sinh nhiều buồng. Riêng vị trí ngay trên bếp nấu nhiều hơi dầu mỡ thì dòng này không phù hợp, nên chuyển sang quạt ly tâm trung áp vệ sinh được định kỳ.

Xưởng nhỏ, kho và phòng kỹ thuật

Phòng máy nén khí, phòng tủ điện hay kho vật tư nhỏ ở các cụm công nghiệp Bình Dương, Long An chỉ cần thay khí đều đặn để hạ nhiệt và giảm ẩm, không cần lưu lượng lớn. Một tuyến ống ngắn kèm HF-150 hoặc HF-200 giải quyết được nhu cầu đó, rẻ hơn nhiều so với mở lỗ tường và lắp thiết bị cỡ lớn. Với kho dễ hút ẩm, chạy liên tục ở mức 75 W vẫn rẻ hơn chi phí xử lý hàng bị mốc.

Chưa chắc mã nào hợp với chiều dài tuyến ống và số khúc cua của mình? Gửi sơ đồ đường ống qua Zalo 0902.261.070, kỹ sư SSB tính giúp. Cả bốn mã quạt nối ống siêu âm Shohan HF đều sẵn hàng. Cần lưu lượng vượt dải này thì xem thêm các dòng quạt hút nối ống công suất lớn và những nhóm quạt công nghiệp khác để so sánh trước khi chốt.
