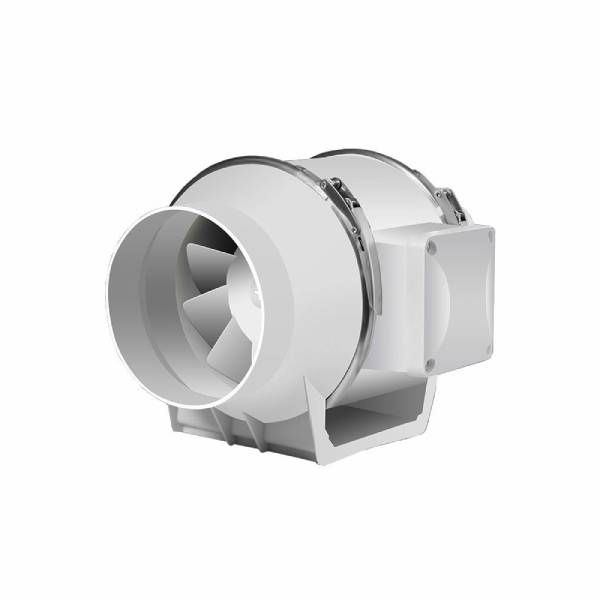

Quạt hút nối ống Superlite Max SHP

Khu vệ sinh nằm giữa tòa nhà, bếp nhà hàng lùi sâu phía trong, kho hàng không có mặt tường nào tiếp giáp bên ngoài, những vị trí này không đục được lỗ để gắn quạt hút thẳng ra ngoài. Cách xử lý duy nhất là kéo một tuyến ống gió tới nơi có thể xả, và cần một chiếc quạt đủ cột áp để đẩy khí đi hết tuyến ống đó.

Quạt hút nối ống Superlite Max SHP được làm cho đúng bài toán này. Thân ống tròn, hai đầu mặt bích khớp thẳng vào ống gió, cánh lồng sóc tạo cột áp thắng sức cản thành ống và các khúc cua. Dòng có 8 mã, đường kính Ø75 đến Ø315 mm, lưu lượng 220 đến 2.500 m³/h, chạy điện 1 pha 220V.

SSB Electric phân phối chính hãng dòng Superlite Max SHP tại Hà Nội và TP.HCM. Phần dưới đây đi vào cấu tạo, đặc điểm nổi bật và ứng dụng thực tế của sản phẩm để bạn tự đối chiếu với hệ thống ống gió của mình.

Cấu tạo quạt hút nối ống Superlite Max SHP

Toàn bộ thiết kế của dòng SHP hướng tới ba thứ: nhẹ để treo được trên trần hoặc gắn giữa tuyến ống mà không cần giá đỡ nặng, kín để không rò khí ở điểm nối, và đủ cột áp để khí đi hết đường ống.

Vỏ nhựa ABS

Vỏ quạt đúc bằng nhựa ABS nguyên khối. So với vỏ thép sơn tĩnh điện thường thấy ở dải công suất lớn hơn, ABS nhẹ hơn đáng kể và không có nguy cơ gỉ tại mép cắt hay điểm bắt vít, chỗ mà lớp sơn hay bong đầu tiên khi gặp hơi ẩm. Với vị trí lắp điển hình của dòng này là trần giả khu vệ sinh hoặc trong hộp kỹ thuật ẩm quanh năm, đây là khác biệt có ý nghĩa về tuổi thọ. Vỏ đúc liền cũng ít khe hở hơn vỏ ghép tôn, giảm rò khí ngay tại thân quạt.

Cánh lồng sóc nhựa ABS

Cánh của dòng SHP là cánh lồng sóc, không phải cánh hướng trục dạng chân vịt. Cánh lồng sóc gom khí vào tâm rồi ép ra theo hướng ly tâm, tạo cột áp cao hơn nhiều so với cánh hướng trục cùng đường kính. Nhờ đó quạt vẫn giữ được lưu lượng khi tuyến ống dài hoặc có vài khúc cua, trong khi quạt hướng trục tụt lưu lượng rất nhanh ở cùng điều kiện. Cánh nhựa ABS được cân bằng động trước khi lắp, nhẹ hơn cánh kim loại nên giảm tải cho ổ bi và hạ mức rung khi chạy liên tục.

Motor 100% lõi đồng

Motor dùng dây quấn 100% lõi đồng. So với motor lõi nhôm cùng công suất danh định, dây đồng có điện trở thấp hơn nên sinh nhiệt ít hơn ở cùng dòng tải, và tản nhiệt tốt hơn khi quạt chạy nhiều giờ liền. Đây là điểm đáng quan tâm với dòng nối ống, vì motor nằm trong thân quạt giữa đường ống, không có luồng gió thổi trực tiếp làm mát vỏ như quạt gắn tường. Cả 8 mã đều dùng điện 1 pha 220V, cắm được vào nguồn dân dụng sẵn có.

Mặt bích nối ống hai đầu

Hai đầu quạt là mặt bích tròn khớp đúng đường kính ống gió theo mã, từ Ø75 mm tới Ø315 mm. Chi tiết này là thứ phân định dòng SHP với quạt thông gió tròn gắn tường: quạt gắn tường chỉ có lưới bảo vệ mặt trước và thổi thẳng ra ngoài, còn SHP bắt buộc đấu vào ống ở cả hai phía, đổi lại nó dẫn được khí đi xa khỏi vị trí đặt quạt. Mặt bích tròn cũng cho phép lắp quạt ở đoạn giữa tuyến ống, không nhất thiết ở đầu hút hay đầu xả.

Đặc điểm nổi bật của Superlite Max SHP

Dòng SHP nằm ở tầng cơ bản trong dải quạt nối ống: giá dưới 3 triệu đồng, lưu lượng vừa, ưu tiên gọn và êm hơn là công suất lớn.

Độ ồn thấp khi chạy liên tục

Cánh nhựa ABS cân bằng động cộng với vỏ đúc liền khối cho mức ồn thấp hơn quạt vỏ tôn ghép cùng lưu lượng, vì tấm tôn thành vỏ hay cộng hưởng theo rung của motor. Lắp âm trần văn phòng hoặc phòng ngủ chung cư, điểm này quyết định quạt có được bật cả ngày hay bị người dùng tắt bớt. Muốn giảm ồn thêm nữa, đặt quạt lùi vào giữa tuyến ống thay vì ngay miệng hút, cho đoạn ống trước quạt hấp thụ bớt tiếng.

Dải đường kính rộng Ø75 đến Ø315 mm

Tám mã phủ từ ống Ø75 mm cho một khu vệ sinh đơn tới ống Ø315 mm cho tuyến gom nhiều nhánh, lưu lượng tương ứng 220 đến 2.500 m³/h. Dải này giúp bạn chọn quạt theo đường ống có sẵn thay vì phải cải tạo ống theo quạt, chi phí thay đoạn ống và làm lại đầu nối thường đắt hơn phần chênh giữa hai mã quạt. Khi đường ống chia nhánh, thường rẻ hơn nếu đặt vài mã nhỏ ở từng nhánh thay vì một mã lớn kéo cả hệ.

Trọng lượng nhẹ, lắp được vào ống có sẵn

Vỏ và cánh đều bằng nhựa nên cả chiếc quạt nhẹ hơn hẳn dòng vỏ thép cùng đường kính. Treo được lên trần bằng ty ren thông thường, không phải làm khung đỡ thép, và một người đứng thang cũng lắp xong. Với công trình đã hoàn thiện trần, đây là lý do dòng nhựa hay được chọn cho khâu lắp bổ sung.

Bảng giá chi tiết các mã Superlite Max SHP

Dưới đây là đường kính ống, công suất, lưu lượng gió và giá bán của 8 mã Superlite Max SHP:

Mã sản phẩm	Đường kính ống	Công suất	Lưu lượng gió (m³/h)	Giá bán (VNĐ)
Superlite Max SHP-75	Ø75 mm	35 W	220	450.000
Superlite Max SHP-100	Ø100 mm	45 W	220	579.000
Superlite Max SHP-125	Ø125 mm	45 W	310	640.000
Superlite Max SHP-150	Ø150 mm	75 W	540	740.000
Superlite Max SHP-160	Ø160 mm	75 W	540	800.000
Superlite Max SHP-200	Ø200 mm	130 W	1.200	1.030.000
Superlite Max SHP-250	Ø250 mm	175 W	1.600	2.000.000
Superlite Max SHP-315	Ø315 mm	280 W	2.500	2.930.000

Giá trên là giá thiết bị, chưa gồm VAT, vận chuyển và lắp đặt. Toàn bộ 8 mã dùng điện 1 pha 220V, sản xuất tại Việt Nam, bảo hành 12 tháng tại nhà.

Ứng dụng của quạt hút nối ống Superlite Max SHP

Dòng SHP phù hợp với các tuyến ống gió ngắn và trung bình, tải nhẹ. Đây không phải giải pháp cho mọi không gian: hệ ống dài hàng chục mét, nhiều co cút, hoặc môi trường nhiều bụi và khói nặng cần dòng quạt ly tâm cột áp cao, không phải dòng nhựa cỡ nhỏ này.

Tòa nhà văn phòng và chung cư

Khu vệ sinh, phòng kho và phòng họp nằm sâu trong mặt bằng đều không có tường tiếp giáp bên ngoài để đặt quạt. Tuyến ống âm trần dẫn khí ra hộp kỹ thuật hoặc ban công là cách xử lý phổ biến, và các mã Ø100 đến Ø150 mm vừa đúng cho một tới hai khu vệ sinh. Ở các tòa văn phòng tại Hà Nội và TP.HCM, mức ồn thấp là tiêu chí quan trọng ngang lưu lượng vì quạt chạy suốt giờ làm việc ngay trên đầu người ngồi.

Nhà hàng và bếp công nghiệp

Bếp lùi sâu trong nhà cần dẫn hơi nóng và mùi ra mặt sau công trình. Các mã Ø200 đến Ø315 mm với lưu lượng 1.200 đến 2.500 m³/h đủ cho bếp quán ăn quy mô vừa, hoặc dùng làm quạt cấp khí tươi bù lại lượng khí mà chụp hút đã kéo ra. Đặt quạt ở đoạn ống sau bẫy mỡ, đừng đặt ngay sau chụp hút: hơi dầu bám vào cánh nhựa làm mất cân bằng và tăng ồn chỉ sau vài tháng. Bếp chiên rán công suất lớn nên dùng quạt ly tâm vỏ thép thay vì dòng này.

Nhà xưởng và kho nhỏ

Trong xưởng may, xưởng cơ khí nhỏ hay kho hàng tại các khu công nghiệp Bình Dương, Long An, dòng SHP hợp với bài toán hút cục bộ: đặt một miệng hút ngay tại vị trí phát sinh nhiệt hoặc hơi, kéo ống dẫn ra tường ngoài. Cách này tiết kiệm điện hơn nhiều so với thay khí toàn xưởng khi nguồn phát sinh chỉ nằm ở một góc. Với nhu cầu thay khí cả xưởng, hãy xem dòng quạt gắn tường khổ lớn trong nhóm quạt công nghiệp thay vì ghép nhiều quạt nối ống nhỏ.

Chưa chắc mã nào hợp tuyến ống của mình? Gửi đường kính ống, chiều dài tuyến và số khúc cua qua Zalo 0902.261.070, kỹ sư SSB tính cột áp cần thiết và báo giá trong ngày. Xem toàn bộ dòng quạt hút nối ống Superlite Max SHP và các lựa chọn khác trong danh mục quạt hút nối ống.
