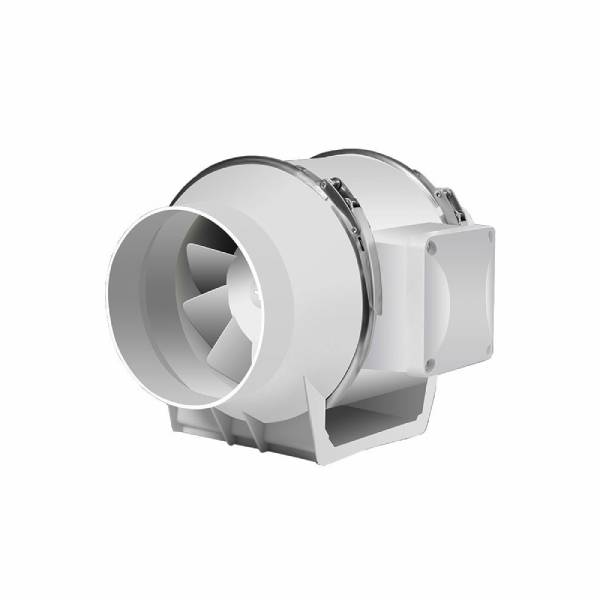

Quạt hút nối ống Superlite Max SHP-TS

Tầng hầm, khu vệ sinh và bếp chế biến đều có chung một bài toán: nguồn khí bẩn nằm sâu bên trong, còn chỗ thải ra lại cách đó hàng chục mét. Quạt gắn thẳng lên tường không giải được bài toán này vì không có đường dẫn khí. Quạt hút nối ống Superlite Max SHP-TS được thiết kế đúng cho tình huống đó: đấu trực tiếp vào tuyến ống gió tròn, đẩy khí đi xa qua nhiều khúc cua rồi mới thải ra ngoài. SSB Electric phân phối chính hãng dòng SHP-TS với đủ 7 mã đường kính, hàng sản xuất tại Việt Nam, bảo hành 12 tháng. Phần dưới đi vào cấu tạo, đặc điểm, bảng giá 7 mã và các trường hợp nên dùng.

Cấu tạo quạt hút nối ống Superlite Max SHP-TS

SHP-TS phải treo lơ lửng giữa tuyến ống, thường là trên trần hoặc trong hộp kỹ thuật chật. Ràng buộc đó quyết định cả hai lựa chọn kỹ thuật của sản phẩm: vật liệu chọn theo hướng nhẹ và không gỉ, bộ cánh chọn theo hướng tạo đủ cột áp để thắng sức cản thành ống.

Vỏ nhựa ABS

Vỏ và thân quạt làm bằng nhựa ABS. So với vỏ thép sơn tĩnh điện cùng cỡ, vỏ ABS nhẹ hơn đáng kể nên một người thợ có thể treo và cố định quạt lên giá đỡ mà không cần thêm người giữ, đồng thời giảm tải trọng đặt lên ty treo và trần. Điểm quan trọng hơn là ABS không gỉ. Lớp sơn tĩnh điện trên vỏ thép chỉ chống ăn mòn khi còn nguyên vẹn, mà trong đường ống hút khu vệ sinh hoặc khu rửa, hơi nước ngưng tụ đọng lại trong lòng ống gần như liên tục. ABS trơ với độ ẩm đó, không có mối hàn để rỉ lan.

Cánh lồng sóc nhựa PP/ABS

Cánh quạt là dạng lồng sóc, làm bằng nhựa PP/ABS. Đây là điểm khác biệt cơ học rõ nhất giữa dòng nối ống và quạt thông gió tròn gắn xuyên tường: quạt tròn dùng cánh dạng chân vịt, cho lưu lượng lớn khi thổi thẳng ra không khí tự do nhưng tụt lưu lượng rất nhanh khi bị đấu vào một tuyến ống dài. Cánh lồng sóc gom khí vào lòng cánh rồi hất ra theo phương bán kính, nhờ đó giữ được lưu lượng ngay cả khi phía trước có vài mét ống và hai ba khúc cua. Cánh nhựa cũng nhẹ hơn cánh kim loại cùng đường kính, giúp giảm tải cho ổ bi và giữ độ ồn ở mức thấp.

Motor 100% lõi đồng

Motor của SHP-TS dùng dây quấn 100% lõi đồng. Đồng có điện trở suất thấp hơn nhôm nên ở cùng công suất, cuộn dây sinh nhiệt ít hơn và tản nhiệt nhanh hơn, yếu tố quyết định với quạt tầng hầm chạy gần như 24/7 trong hộp kỹ thuật kín gió. Motor lõi nhôm rẻ hơn lúc mua nhưng dễ tích nhiệt, và nhiệt là nguyên nhân phổ biến nhất làm cháy cuộn dây trước hạn. Toàn dải SHP-TS dùng điện 1 pha 220V, không cần kéo điện ba pha khi lắp trong nhà dân hoặc văn phòng.

Mặt bích tròn hai đầu

Hai đầu quạt là miệng tròn, đấu thẳng vào ống gió tròn có đường kính tương ứng với mã sản phẩm, SHP-160TS vào ống 160 mm, SHP-315TS vào ống 315 mm. Nhờ vậy không phải làm côn chuyển, vốn là chỗ hay rò khí và làm tụt lưu lượng thực tế của cả hệ. Quạt lắp xen giữa tuyến ống chứ không cần cắt lỗ tường, nên vị trí đặt linh hoạt theo mặt bằng và có thể giấu hẳn trên trần giả.

Đặc điểm nổi bật của Superlite Max SHP-TS

SHP-TS là lựa chọn cho các tuyến ống gió cỡ vừa và nhỏ, nơi cần dẫn khí đi xa mà không muốn đầu tư một hệ ly tâm cồng kềnh.

Giữ được lưu lượng trên đường ống dài

Bộ cánh lồng sóc tạo cột áp cao hơn hẳn quạt cánh chân vịt cùng đường kính, nên khí vẫn đi được qua các đoạn ống dài, co cút và cút chữ T. Đây là lý do không nên thay thế bằng một chiếc quạt thông gió tròn giá tương đương: quạt tròn chỉ có lưới bảo vệ mặt trước và được tính cho việc thổi thẳng qua vách, đấu vào ống là lưu lượng thực tế tụt xuống thấp hơn thông số công bố rất nhiều.

Vận hành êm

Cánh nhựa nhẹ, cân bằng động tốt và motor tốc độ vừa phải giúp dải công suất nhỏ chạy êm. Với vị trí lắp là trần văn phòng, phòng họp hay khu khách ngồi trong nhà hàng, độ ồn quan trọng ngang lưu lượng, quạt hút mạnh nhưng gầm rú thì cuối cùng vẫn bị tắt. Đặt quạt cách miệng gió vài mét trên tuyến ống, tiếng động cơ gần như không xuống tới không gian sử dụng.

Nhẹ, kháng ẩm, lắp nhanh

Cả vỏ lẫn cánh đều là nhựa, nên chiếc SHP-315TS lớn nhất dải vẫn nằm trong tầm treo của một người. Thi công không cần giá đỡ nặng, không cần hàn khung. Với môi trường có hơi nước như khu vệ sinh, khu rửa bát hay khu sơ chế, đây cũng là điểm khiến dòng nhựa bền hơn dòng vỏ thép: không có bề mặt kim loại để ẩm bám và ăn dần từ trong lòng ống ra.

Bảng giá chi tiết các mã Superlite Max SHP-TS

Dưới đây là bảng giá, công suất và lưu lượng gió của 7 mã trong dải sản phẩm:

Mã sản phẩm	Công suất	Lưu lượng gió (m³/h)	Giá bán (VNĐ)
Superlite Max SHP-100TS	45 W	220	700.000
Superlite Max SHP-125TS	45 W	310	730.000
Superlite Max SHP-150TS	75 W	540	910.000
Superlite Max SHP-160TS	75 W	540	970.000
Superlite Max SHP-200TS	130 W	1.200	1.200.000
Superlite Max SHP-250TS	175 W	1.600	2.070.000
Superlite Max SHP-315TS	280 W	2.500	3.270.000

Giá trên là giá thiết bị, chưa gồm VAT, vận chuyển và lắp đặt. Toàn dải dùng điện 1 pha 220V, xuất xứ Việt Nam, bảo hành 12 tháng.

Ứng dụng của quạt hút nối ống SHP-TS

Dải 220 – 2.500 m³/h phù hợp với các tuyến ống cỡ vừa và nhỏ. Với xưởng sản xuất rộng cần thay khí toàn bộ hoặc hệ hút bụi có cột áp lớn, đây không phải sản phẩm đúng, trường hợp đó nên tính sang dòng ly tâm hoặc quạt khổ lớn.

Tầng hầm và tòa nhà cao tầng

Đây là bài toán đặc trưng nhất của dòng nối ống. Hầm để xe và các phòng kỹ thuật nằm sâu dưới cốt nền, khí thải và CO₂ chỉ ra được qua tuyến ống chạy dọc hộp gen lên mái. Các mã 250 và 315 dùng cho nhánh chính, mã nhỏ hơn dùng cho nhánh phụ hoặc phòng kỹ thuật riêng. Chung cư và tòa văn phòng tại Hà Nội, Bình Dương, TP.HCM đều dùng cấu hình này.

Nhà hàng và bếp công nghiệp

Bếp sinh hơi dầu mỡ, mùi và nhiệt tập trung tại một điểm, phải hút cục bộ rồi dẫn ra sau nhà chứ không thể thổi thẳng ra mặt tiền. SHP-TS đặt trên tuyến ống nối từ chụp hút ra ngoài, giữ được lưu lượng dù đường ống phải vòng qua trần. Với bếp nhỏ và quán ăn dùng điện 1 pha sẵn có, dải 150 – 250 là mức thường gặp.

Văn phòng, phòng họp và căn hộ

Phòng họp kín và phòng ngủ không có cửa sổ cần cấp khí tươi hoặc hút khí tù đọng qua ống giấu trên trần giả. Khác quạt hút âm trần vốn chỉ hút tại chỗ rồi thải ngay lên trần, SHP-TS dẫn khí đi xa tới điểm thải thật, tránh tình trạng khí quẩn lại trong hộp trần. Yêu cầu độ ồn thấp ở nhóm ứng dụng này cũng khớp với đặc tính của dải công suất nhỏ.

Xem thêm các mã cùng dòng tại danh mục quạt hút nối ống, hoặc tham khảo toàn bộ dải quạt công nghiệp do SSB Electric sản xuất và phân phối. Cần tư vấn chọn đúng mã quạt hút nối ống Superlite Max SHP-TS theo chiều dài tuyến ống thực tế, gửi sơ đồ đường ống qua Zalo 0902.261.070, kỹ sư tính giúp trong ngày.
