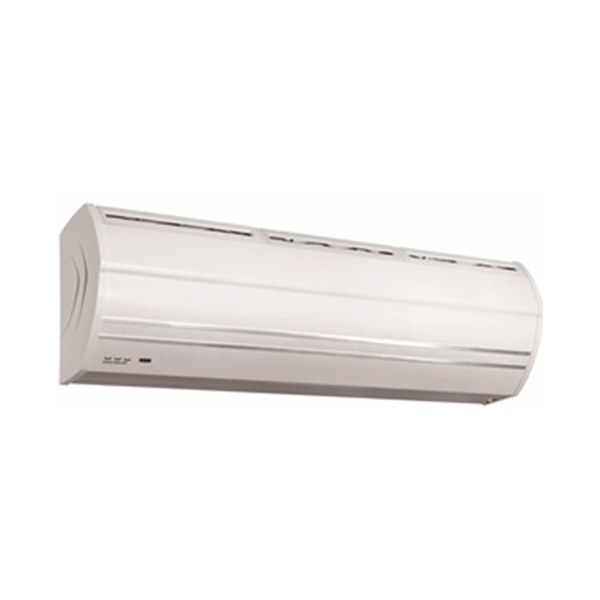

Quạt cắt gió Nanyoo Z Series

Cửa ra vào của một nhà hàng hay kho lạnh mở ra đóng vào hàng trăm lượt mỗi ngày. Mỗi lần mở, khí lạnh trong nhà thoát ra và khí nóng, bụi đường, côn trùng tràn vào, kéo theo hóa đơn điện tăng đều đặn mà chủ cơ sở khó chỉ ra nguyên nhân.

Quạt cắt gió Nanyoo Z Series xử lý đúng chỗ đó. Thiết bị treo ngang trên khung cửa, tạo một màn khí thổi từ trên xuống che kín chiều rộng lối đi, ngăn hai khối không khí trong và ngoài trộn vào nhau mà vẫn để người và xe hàng đi lại tự do.

SSB Electric là nhà phân phối chính hãng Nanyoo tại Việt Nam. Trong bài viết này, chúng tôi phân tích chi tiết cấu tạo, đặc điểm nổi bật và ứng dụng thực tế của dòng Z Series, kèm bảng giá đầy đủ 5 mã hiện có.

Cấu tạo quạt cắt gió Nanyoo Z Series

Dòng Z Series lắp cố định trên khung cửa và chạy nhiều giờ liên tục mỗi ngày. Cấu trúc máy phải giải quyết được hai thứ cùng lúc: luồng gió đều suốt chiều dài thân, và bộ phận quay đủ êm để treo ngay trên đầu khách hàng. Khối lượng cũng phải đủ nhẹ để bắt lên khung cửa có sẵn.

Vỏ thép sơn tĩnh điện

Thân máy làm bằng thép tấm, phủ sơn tĩnh điện. Lớp sơn tĩnh điện bám vào bề mặt kim loại bằng lực tĩnh điện rồi được sấy kết dính, tạo màng phủ liền mạch không bong tróc ở mép và góc.

Kết cấu thép giữ được độ cứng khi thân máy dài tới 1.800 mm mà không võng ở giữa. Thân võng làm khe gió hở không đều, và màn khí sẽ thủng đúng đoạn giữa cửa.

Cánh quạt nhựa PP

Bộ phận tạo gió là tang trống nhựa PP chạy suốt chiều dài thân máy. Nhựa PP nhẹ, giúp giảm quán tính khi khởi động và giảm tải cho ổ bi, đồng thời không dẫn điện và không bị ăn mòn bởi hơi ẩm hay hơi muối trong khu chế biến thực phẩm.

Tang trống được cân bằng động trước khi lắp vào thân. Cân bằng động là bước loại bỏ điểm lệch khối lượng trên trục quay, nguyên nhân gây rung và tiếng gầm ở dải tốc độ cao. Màn khí nhờ đó ra đều dọc cả 1.800 mm chiều dài, không mạnh đầu này yếu đầu kia.

Động cơ 100% lõi đồng

Motor của dòng Z Series dùng cuộn dây 100% lõi đồng. Đồng nguyên chất cho điện trở thấp và sinh ít nhiệt trong cùng điều kiện tải, nên motor giữ được nhiệt độ ổn định khi thiết bị chạy suốt ca làm việc.

Toàn bộ 5 mã dùng điện 1 pha 220V, công suất từ 420 W tới 800 W. Với mức công suất này, cơ sở kinh doanh lắp được ngay trên nguồn điện sinh hoạt sẵn có, không phải kéo thêm đường điện 3 pha.

Bộ chuyển tốc độ và cụm giá treo

Máy có hai cấp tốc độ gió, chuyển bằng công tắc trên thân. Cấp thấp dùng cho mùa mát hoặc giờ vắng khách, cấp cao dùng vào giữa trưa và giờ cao điểm khi cửa mở liên tục. Nhờ vậy cơ sở chỉ chạy hết công suất vào vài giờ cao điểm, không phải suốt ca.

Cụm giá treo đi kèm bắt vào tường phía trên khung cửa. Vị trí treo càng sát mép trên của cửa thì màn khí càng khép kín, vì khoảng hở giữa miệng thổi và mép cửa chính là chỗ khí hai bên lọt qua.

Đặc điểm nổi bật của quạt cắt gió Nanyoo Z

Dòng Z Series hợp với cơ sở kinh doanh có khách ra vào liên tục và có yêu cầu về tiếng ồn.

Độ ồn thấp, lắp được ngay trên đầu khách

Tang trống cân bằng động cùng vỏ thép dày làm giảm rung truyền ra kết cấu tường. Với nhà hàng, showroom hay quầy lễ tân, thiết bị nằm cách tai khách chưa tới hai mét. Tiếng gầm liên tục làm khách rút ngắn thời gian ở lại.

Mức ồn thực tế thay đổi theo cấp tốc độ và theo cách bắt giá treo. Giá treo lỏng hoặc tường mỏng sẽ khuếch đại rung, nên khâu lắp đặt ảnh hưởng tới độ ồn không kém gì bản thân thiết bị.

Hai cấp tốc độ gió cho từng khung giờ

Cửa hàng không cần cùng một cường độ màn khí suốt 12 giờ mở cửa. Buổi sáng sớm và tối muộn, chênh lệch nhiệt độ trong ngoài nhỏ, cấp tốc độ thấp đã đủ giữ khí lạnh. Giữa trưa, khi chênh lệch lên tới cả chục độ và lượt ra vào dày, cấp cao giữ được màn khí không bị đẩy nghiêng.

Công suất mỗi mã tăng theo chiều dài thân, từ 420 W ở mã 900 mm tới 800 W ở mã 1.800 mm. Chi phí điện hằng tháng tính ra bằng công suất nhân số giờ chạy nhân giá điện kinh doanh.

Ghép nối tiếp cho cửa rộng

Chiều dài lớn nhất của một máy là 1.800 mm, trong khi nhiều cửa siêu thị và cửa kho rộng 3 tới 4 mét. Với những cửa đó, cơ sở ghép hai hoặc ba máy nối tiếp trên cùng một đường ngang, mép nọ sát mép kia.

Khi ghép, các máy phải nằm cùng một cao độ và chạy cùng cấp tốc độ. Lệch cao độ tạo bậc trong màn khí, còn lệch tốc độ khiến đoạn gió yếu bị đoạn gió mạnh bên cạnh hút nghiêng.

Bảng giá chi tiết các mã quạt cắt gió Nanyoo Z

Dưới đây là bảng giá chi tiết, công suất và lưu lượng gió các mã quạt cắt gió Nanyoo Z Series:

Mã sản phẩm	Chiều dài	Công suất	Lưu lượng gió (m³/h)	Giá bán (VNĐ)
Nanyoo FM-5509Z-L-Y	900 mm	420 W	1.450	4.980.000
Nanyoo FM-5510Z-L-Y	1.000 mm	420 W	1.450	5.210.000
Nanyoo FM-5512Z-L-Y	1.200 mm	560 W	1.930	5.730.000
Nanyoo FM-5515Z-L-Y	1.500 mm	700 W	2.420	7.310.000
Nanyoo FM-5518Z-L-Y	1.800 mm	800 W	2.900	8.680.000

Toàn bộ 5 mã dùng điện 1 pha 220V, xuất xứ Trung Quốc, bảo hành 12 tháng. Giá trong bảng là giá tham khảo cho hàng tiêu chuẩn, chưa gồm VAT, vận chuyển và lắp đặt. Cơ sở gửi chiều rộng cửa và số lượng cần để nhận báo giá đúng cho trường hợp của mình.

Chọn mã theo một con số duy nhất: chiều dài thân máy phải phủ hết chiều rộng thông thủy của cửa. Cửa 1,1 mét chọn mã 1.200 mm chứ không chọn mã 1.000 mm, vì phần cửa hở ra ngoài màn khí sẽ thành đường cho khí nóng và côn trùng đi vào.

Ứng dụng của quạt cắt gió Nanyoo Z

Dòng Z Series phục vụ những cửa ra vào có người qua lại thường xuyên và có điều hòa hoặc hệ lạnh cần giữ. Với cửa hầm xe, cửa xưởng đúc hay khu vực có hơi hóa chất ăn mòn, đây không phải lựa chọn phù hợp và cơ sở nên hỏi kỹ sư trước khi đặt hàng.

Nhà hàng và bếp công nghiệp

Cửa nhà hàng mở gần như liên tục vào giờ ăn. Màn khí giữ lại phần lớn khí lạnh của điều hòa và chặn ruồi muỗi bay vào khu bàn ăn, một mục hay bị soi khi đoàn vệ sinh an toàn thực phẩm xuống kiểm tra.

Với lối thông giữa bếp và khu phục vụ, thiết bị còn giữ hơi dầu và mùi thức ăn ở lại phía bếp. Các cụm nhà hàng tại Hà Nội và TP.HCM thường lắp mã 1.200 mm cho cửa chính và mã 900 mm cho lối thông bếp.

Kho lạnh và cơ sở chế biến thực phẩm

Kho lạnh mất nhiệt nhiều nhất vào lúc mở cửa cho xe nâng ra vào. Khí ẩm ấm tràn vào gặp bề mặt lạnh sinh đọng sương trên sàn và trên hàng, gây trơn trượt và tạo lớp băng bám ở dàn lạnh.

Màn khí đặt trước cửa kho làm giảm lượng khí ẩm lọt vào mỗi lượt mở. Cánh nhựa PP không bị ăn mòn trong môi trường ẩm cao và thường xuyên rửa xịt của khu chế biến, điểm phù hợp với các cơ sở thủy sản và chế biến nông sản tại Long An, Cần Thơ.

Siêu thị, showroom và cửa hàng mặt phố

Cửa kính mở suốt giờ kinh doanh là mô hình phổ biến của cửa hàng mặt phố tại Hà Nội, Đà Nẵng và Bình Dương. Cửa mở giúp khách dễ bước vào, nhưng cũng có nghĩa là điều hòa đang chạy để làm mát cả vỉa hè.

Quạt cắt gió giữ được cách bày hàng mở đó mà không phải trả giá bằng tiền điện. Với mặt tiền rộng, cơ sở ghép hai máy 1.800 mm là phủ được cửa 3,6 mét, phương án thường gặp ở showroom xe máy và siêu thị mini.

Xem thêm các mã khác trong danh mục quạt cắt gió hoặc toàn bộ dải quạt công nghiệp do SSB Electric phân phối và sản xuất. Để chọn đúng chiều dài cho cửa của mình, gửi kích thước cửa qua Zalo 0902.261.070, kỹ sư SSB sẽ tính và báo giá trong ngày.
