Lắp đặt quạt hút công nghiệp đúng nghĩa là bốn thứ phải đúng cùng lúc: vị trí tạo được dòng khí đi ngang qua khu vực làm việc, độ cao nằm trong lớp khí nóng, phần điện chịu được dòng khởi động, và có một phép đo để biết quạt chạy đủ lưu lượng hay không.
Ba thứ đầu thì nhiều hướng dẫn có nói. Thứ tư gần như không ai nói. Kết quả là phần lớn xưởng lắp xong chỉ biết “quạt có quay”, còn nó đang cho ra bao nhiêu m³/h so với con số trong catalogue thì không ai đo.
Tóm tắt nhanh
– Bốn thứ chốt trước khi khoan: vị trí, độ cao, cửa lấy gió đối diện, và nguồn điện đủ pha
– Độ cao đặt tâm quạt: cách trần 40 đến 50 cm với xưởng dưới 4 m, xa dần khi trần cao hơn
– Dòng khởi động trực tiếp gấp 5 đến 7 lần dòng định mức, nên aptomat phải chọn theo đường cong C, không chỉ theo công suất
– Nghiệm thu bằng máy đo gió: đo 9 điểm ở mặt thoát, nhân diện tích thông thủy. Đạt từ 85% thông số catalogue trở lên
– Quạt quay ngược chiều vẫn có gió nhưng lưu lượng tụt mạnh. Thử bằng một dải giấy ở mặt ngoài là biết ngay

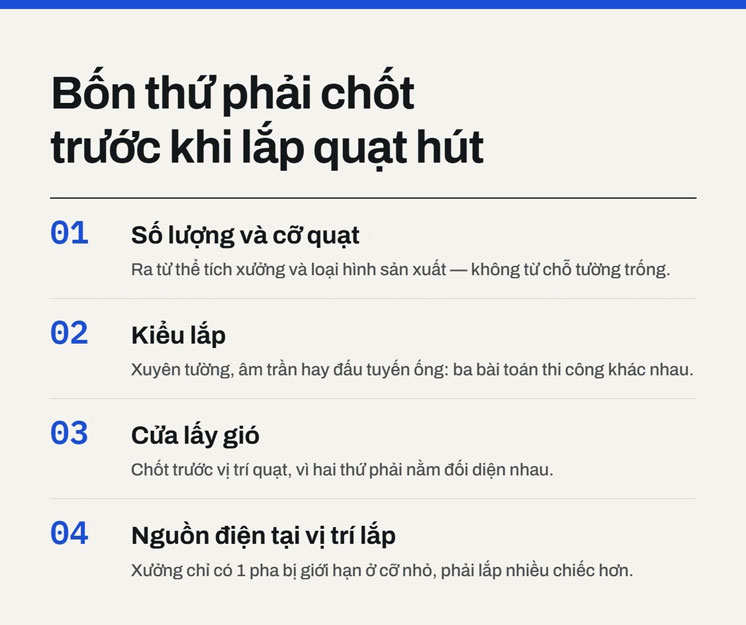

Lắp đặt quạt hút công nghiệp: bốn thứ phải chốt trước khi khoan lỗ đầu tiên
Bốn thứ đó là: số lượng và cỡ quạt, kiểu lắp, cửa lấy gió và nguồn điện.
Số lượng và cỡ quạt: nếu chưa tính, đừng lắp. Số quạt ra từ thể tích xưởng và loại hình sản xuất. Chỗ tường còn trống không quyết định gì cả. Chi tiết ở bài cách tính lưu lượng gió cho nhà xưởng.
Kiểu lắp: gắn xuyên tường hay vách tôn, lắp âm trần, hay đấu vào tuyến ống là ba bài toán thi công khác nhau. Ranh giới giữa các nhóm nằm ở trang quạt hút công nghiệp. Nếu xưởng đã có tuyến ống gió thì loại cần dùng là quạt hút nối ống, và toàn bộ phần vị trí trong bài này không áp dụng.
Cửa lấy gió: quạt hút chỉ đẩy khí ra, phần khí bù phải vào từ chỗ khác. Chốt vị trí cửa lấy gió trước khi chốt vị trí quạt, vì hai thứ này phải nằm đối diện nhau.
Nguồn điện tại vị trí lắp: trong dòng LF, mốc chuyển từ 1 pha sang 3 pha nằm giữa mã 700×700 mm (250 W) và mã 750×750 mm (370 W). Xưởng chỉ có điện 1 pha thì bị giới hạn ở cỡ nhỏ và phải lắp nhiều chiếc hơn. Kiểm tra nguồn điện trước lúc đặt hàng, đừng để hàng về mới phát hiện.

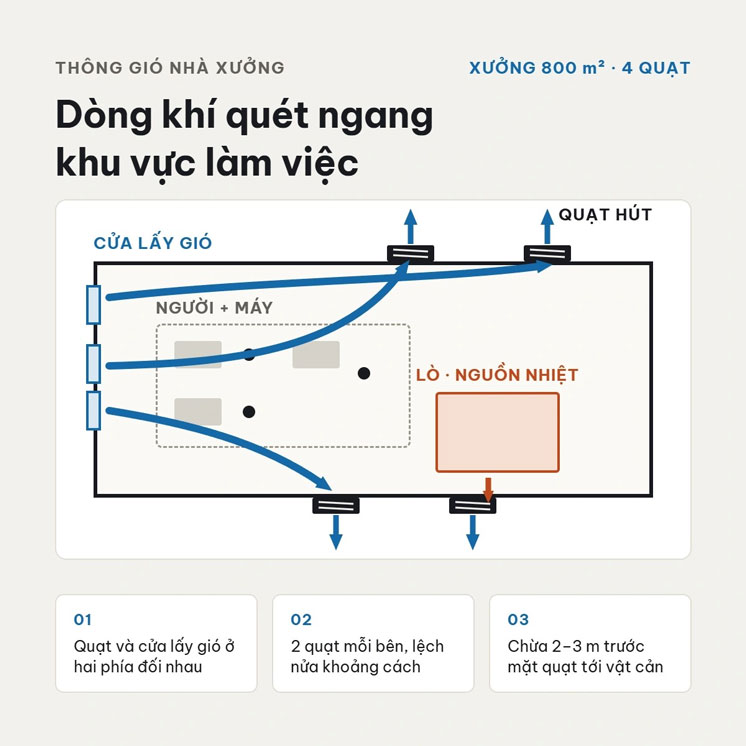

Chọn vị trí để dòng khí đi ngang qua khu vực làm việc
Nguyên tắc duy nhất cần nhớ: khí phải đi từ cửa lấy gió, quét ngang qua chỗ có người và có máy, rồi ra ở quạt. Mọi quyết định vị trí đều quy về việc vẽ được đường đi đó.
Ba hệ quả thực tế:
Quạt và cửa lấy gió đặt ở hai phía đối nhau. Đặt cùng phía thì khí vừa vào đã bị hút ra ngay, phần còn lại của xưởng không có dòng khí nào đi qua.
Rải quạt so le, không dồn một chỗ. Với xưởng dài, chia quạt cho cả hai tường dài và đặt lệch nhau, thay vì xếp thành một hàng. Xưởng 800 m² lắp 4 quạt thì bố trí 2 chiếc mỗi bên, lệch nhau khoảng nửa khoảng cách giữa hai quạt cùng bên.
Đặt quạt ở phía nguồn phát nhiệt hoặc phát mùi. Lò, máy phát nhiệt, khu vực nấu nên nằm gần quạt để khí bẩn ra ngoài theo đường ngắn nhất, không đi ngang qua chỗ người khác ngồi.
Giữ khoảng cách tối thiểu 2 đến 3 mét từ mặt quạt tới vật cản gần nhất, dù là kệ hàng, cột, hay tường ngăn (nako.vn). Kệ hàng cao chất sát tường quạt là lỗi hay gặp ở kho, vì hàng được xếp thêm sau khi lắp xong.
Độ cao lắp theo chiều cao trần
Khí nóng nhẹ hơn nên nổi lên và đọng thành một lớp dưới mái. Quạt phải nằm trong lớp đó thì mới kéo được nhiệt ra. Đặt thấp quá thì quạt hút khí mát ở tầm người, còn lớp nóng vẫn nằm nguyên trên trần.
| Chiều cao trần | Tâm quạt hút khí nóng | Có cần hàng quạt thứ hai ở tầm làm việc |
|---|---|---|
| Dưới 4 m | Cách trần 40 đến 50 cm | Không |
| 4 đến 6 m | Cách trần 50 đến 80 cm | Nên, nếu mật độ người cao |
| Trên 6 m | Cách trần 80 đến 100 cm, hoặc chuyển sang quạt lắp nóc | Có, đặt tâm ở 2,5 đến 3 m |
Mức 40 đến 50 cm cho xưởng thấp là con số phổ biến trong ngành. Phần phân tầng theo chiều cao trần là cách chúng tôi bố trí khi tính cho khách, rút từ các xưởng đã lắp.
Với xưởng trần trên 6 m, một hàng quạt sát mái không đủ. Lớp khí ở tầm người gần như không chuyển động, và người làm việc không cảm nhận được gì dù nhiệt độ dưới mái đã giảm. Hàng thứ hai đặt ở 2,5 đến 3 m giải quyết phần đó.
Bảng cỡ và lưu lượng của dòng LF trong danh mục quạt thông gió vuông, theo dữ liệu sản phẩm tháng 8/2026:
| Mã | Kích thước (mm) | Công suất (W) | Lưu lượng (m³/h) | Điện áp |
|---|---|---|---|---|
| LF400 | 400×400 | 180 | 8.000 | 1 pha |
| LF600 | 600×600 | 250 | 15.000 | 1 pha |
| LF700 | 700×700 | 250 | 19.000 | 1 pha |
| LF750 | 750×750 | 370 | 20.000 | 3 pha |
| LF900 | 900×900 | 370 | 28.000 | 3 pha |
| LF1220 | 1200×1200 | 750 | 40.000 | 3 pha |

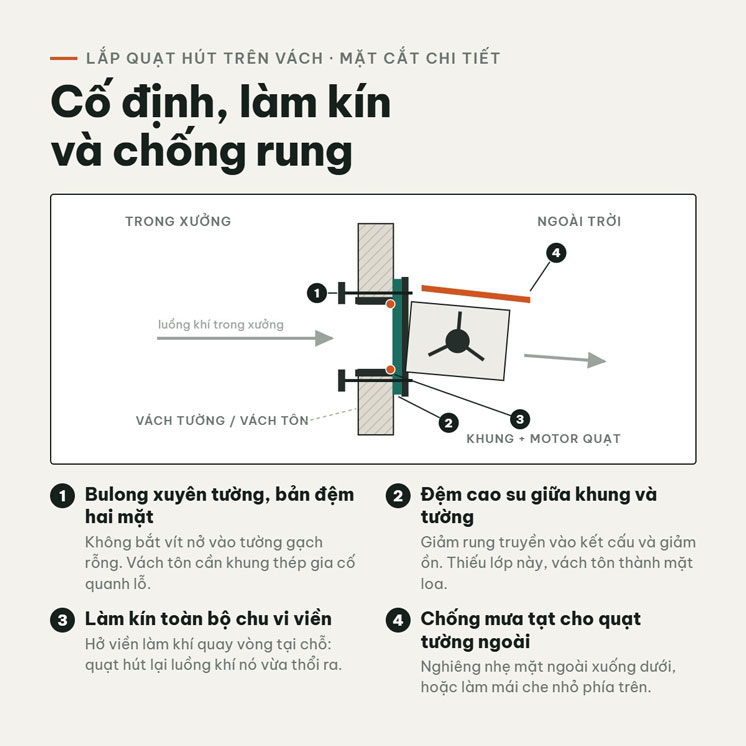

Cố định, làm kín và chống rung
Khung đỡ chịu được cả trọng lượng lẫn lực rung. Quạt cỡ lớn nặng vài chục kilogram và tạo lực rung liên tục suốt ca làm việc. Bắt bulong xuyên tường có bản đệm hai mặt, không bắt vít nở vào tường gạch rỗng. Vách tôn phải có khung thép gia cố quanh lỗ, vì tôn không tự chịu được tải treo.
Đệm cao su giữa khung quạt và mặt tường. Vừa giảm rung truyền vào kết cấu, vừa giảm ồn. Thiếu lớp này thì cả bức tường tôn trở thành mặt loa.
Làm kín quanh viền. Khe hở giữa khung quạt và mép lỗ khoét làm khí quay vòng ngay tại chỗ. Quạt hút lại chính luồng khí nó vừa thổi ra, thay vì kéo khí từ trong xưởng. Bơm keo hoặc chèn kín toàn bộ chu vi.
Chống mưa tạt cho quạt lắp tường ngoài. Nghiêng nhẹ mặt ngoài xuống dưới để nước không chảy ngược vào motor, hoặc làm mái che nhỏ phía trên. Với quạt vuông có cửa chớp, chớp tự đóng khi quạt nghỉ đã che được phần lớn, nhưng mưa hắt ngang thì vẫn cần mái che.
Đấu điện: dòng định mức, aptomat và chiều quay
Lưu ý an toàn: phần đấu điện 3 pha nên do thợ điện có chuyên môn thực hiện. Nội dung dưới đây để bạn kiểm tra lại việc đã làm và biết cần yêu cầu những gì, không phải hướng dẫn tự đấu.
Chọn aptomat theo dòng khởi động, không chỉ theo công suất
Motor quạt khởi động trực tiếp kéo dòng gấp 5 đến 7 lần dòng định mức trong khoảng một đến hai giây. Aptomat chọn sát dòng làm việc sẽ nhảy ngay lần bật đầu tiên.
Dòng định mức đọc ở tem gắn trên vỏ motor, ký hiệu thường là In hoặc A. Nếu tem đã mờ, ước lượng sơ bộ như sau, rồi chốt lại bằng số trên tem khi thay được:
Điện 3 pha 380V: I ≈ P ÷ (0,75 × 1,732 × 380 × 0,8)
Điện 1 pha 220V: I ≈ P ÷ (0,75 × 220 × 0,8)
Trong đó P là công suất ghi trong thông số sản phẩm, 0,75 là hiệu suất motor và 0,8 là hệ số công suất. Hai hệ số này là mức ước lượng chung, dùng để chọn thiết bị sơ bộ.
Ví dụ, cụm 4 quạt LF900 chạy điện 3 pha 380V:
- Tổng công suất: 4 × 370 W = 1.480 W
- Dòng ước lượng: 1.480 ÷ (0,75 × 1,732 × 380 × 0,8) ≈ 3,8 A
- Dòng khi cả 4 chiếc khởi động cùng lúc: 3,8 × 6 ≈ 23 A trong một đến hai giây
- Chọn: aptomat tổng 3 pha 10 A đường cong C, mỗi quạt một aptomat nhánh 3 pha 6 A
Đường cong C chịu được dòng tức thời gấp nhiều lần dòng danh định trong thời gian ngắn, nên không nhảy khi khởi động. Nếu cụm quạt lớn hơn, bật lệch nhau vài giây thay vì bật một công tắc tổng.
Bắt buộc có nối đất vỏ motor và aptomat chống rò cho toàn tuyến. Tiết diện dây chọn theo dòng và chiều dài tuyến, tuyến dài thì phải tăng tiết diện để bù sụt áp.
Kiểm tra chiều quay ngay khi chạy thử
Motor 3 pha đảo hai trong ba dây pha là quay ngược. Quạt vẫn quay, vẫn có tiếng gió, nhưng cánh hướng trục quay ngược đẩy khí về chiều sai và lưu lượng tụt xuống chỉ còn một phần.
Phép thử mất mười giây: đưa một dải giấy mỏng ra sát mặt ngoài quạt. Giấy bị hút ra ngoài là đúng chiều. Giấy bị thổi ngược vào trong nghĩa là phải đảo lại hai dây pha bất kỳ.
Đây cũng là lỗi khiến khách gọi báo “quạt yếu” nhiều nhất trong tuần đầu sau lắp.
Nghiệm thu bằng số đo, không bằng cảm giác
Đứng trước quạt thấy mát không chứng minh được gì. Cách kiểm tra duy nhất cho ra con số là đo tốc độ gió rồi quy ra lưu lượng.
Dụng cụ: máy đo tốc độ gió cầm tay. Loại cánh quạt cơ bản là đủ.
Cách đo:
- Chạy quạt ổn định ít nhất 5 phút, mở cửa lấy gió như điều kiện vận hành thật
- Chia mặt thoát của quạt thành lưới 3×3, đo 9 điểm, lấy trung bình
- Đo cạnh ô thoát thông thủy để tính diện tích, đo phần thoáng thật, không lấy kích thước khung ngoài
- Tính lưu lượng thực
Q thực (m³/h) = Tốc độ gió trung bình (m/s) × Diện tích thông thủy (m²) × 3.600
Ví dụ trên một chiếc LF900:
- Tốc độ trung bình 9 điểm: 8,5 m/s
- Ô thoát thông thủy đo được: 0,90 × 0,90 m = 0,81 m²
- Q thực = 8,5 × 0,81 × 3.600 = 24.786 m³/h
- So với thông số catalogue 28.000 m³/h: đạt 88%
Ngưỡng chúng tôi dùng khi nghiệm thu là từ 85% trở lên thì đạt. Phần hụt là do lưới bảo vệ, cửa chớp và sức cản của lỗ khoét, và đó cũng chính là lý do phép tính chọn quạt phải cộng 25% dự phòng ngay từ đầu.
Dưới 85% thì đi tìm nguyên nhân theo thứ tự: cửa lấy gió thiếu, chiều quay sai, khe hở quanh viền, vật cản trước mặt quạt.
Cùng lúc này, kẹp ampe kìm vào dây cấp và ghi lại dòng làm việc của từng chiếc. Con số ngày nghiệm thu là mốc để so về sau: nó tăng quá 10 đến 15% nghĩa là thiết bị đang xuống, chi tiết cách đọc ở bài motor quạt hút công nghiệp.
Năm lỗi khiến lắp xong xưởng vẫn nóng, kèm cách tự kiểm
1. Thiếu cửa lấy gió. Phép thử: mở thêm một cửa lớn rồi đo lại tốc độ gió tại mặt quạt. Nếu con số nhảy lên rõ rệt, hệ đang thiếu đường khí vào. Cách tính tiết diện cửa cần có, và phần cân bằng giữa lượng hút ra với lượng cấp vào, nằm ở bài hệ thống thông gió nhà xưởng.
2. Dồn hết quạt về một phía. Phép thử: cầm một dải giấy mỏng đi một vòng xưởng ở tầm 1,5 m. Chỗ nào giấy đứng yên là chỗ không có dòng khí đi qua.
3. Lắp quá thấp so với chiều cao trần. Phép thử: đo nhiệt độ ở tầm 1,5 m và ngay dưới trần. Chênh lệch trên 4 đến 5°C nghĩa là lớp khí nóng vẫn đọng nguyên, quạt chưa với tới.
4. Quạt quay ngược chiều. Phép thử: dải giấy ở mặt ngoài, như mô tả ở phần trên.
5. Khung yếu hoặc không làm kín. Phép thử: đặt tay lên khung khi quạt chạy, rung rõ tay là thiếu gia cố. Soi đèn pin dọc viền từ bên ngoài vào ban đêm, thấy ánh sáng lọt là còn khe hở.
Ngoài năm lỗi trên, có một trường hợp không phải lỗi lắp đặt: nguồn nhiệt là bức xạ từ mái tôn phơi nắng. Trường hợp này thông gió đơn thuần không giải quyết được, cần chống nóng mái hoặc chuyển sang giải pháp làm mát bay hơi.
Đấu sai pha gây quay ngược lâu ngày, thiếu nối đất, hoặc khung rung mạnh đều là những thứ có thể ảnh hưởng tới việc xử lý bảo hành, vì nguyên nhân hỏng không nằm ở thiết bị. Dòng LF có bảo hành 12 tháng.
Câu hỏi thường gặp
Lắp quạt hút cách trần bao nhiêu là đúng?
Xưởng trần dưới 4 m thì đặt tâm quạt cách trần 40 đến 50 cm. Trần 4 đến 6 m thì 50 đến 80 cm. Trần trên 6 m thì 80 đến 100 cm, và nên có thêm một hàng quạt ở tầm 2,5 đến 3 m, vì một hàng sát mái không kéo được lớp khí ở tầm người làm việc.
Có cần thợ điện không hay tự đấu được?
Việc lắp đặt quạt hút công nghiệp chia làm hai phần. Phần cơ khí, tức là khoét lỗ, dựng khung, bắt quạt và làm kín, xưởng tự làm được. Phần điện 3 pha thì nên thuê thợ có chuyên môn: cần chọn đúng aptomat theo dòng khởi động, làm nối đất, và kiểm tra chiều quay. Đấu sai pha không làm cháy quạt ngay nhưng khiến lưu lượng tụt mạnh mà bạn không biết.
Quạt chạy rồi mà không thấy mát, có phải quạt yếu không?
Thường không phải. Đo lưu lượng thực trước khi kết luận: nếu đạt trên 85% thông số thì quạt đang chạy đúng, và vấn đề nằm ở bố trí hoặc ở số lượng quạt chưa đủ so với thể tích xưởng. Nếu dưới 85% thì kiểm tra theo thứ tự cửa lấy gió, chiều quay, khe hở viền, vật cản.
Quạt hút nên đặt cùng phía hay đối diện cửa lấy gió?
Đối diện. Đặt cùng phía thì khí vừa vào đã bị hút ra ngay tại chỗ, phần giữa xưởng không có dòng khí đi qua. Khoảng cách giữa cửa lấy gió và quạt càng dài thì càng nhiều diện tích được quét.
Lắp sai có mất bảo hành không?
Tùy nguyên nhân hỏng. Motor hỏng do lỗi sản xuất thì vẫn được bảo hành bình thường. Hỏng do đấu sai điện, thiếu nối đất, hoặc khung rung mạnh làm vỡ ổ trục là hỏng do lắp đặt, không thuộc phạm vi bảo hành thiết bị. Đây là lý do nên chụp lại ảnh phần khung và tủ điện ngay sau khi lắp xong.
